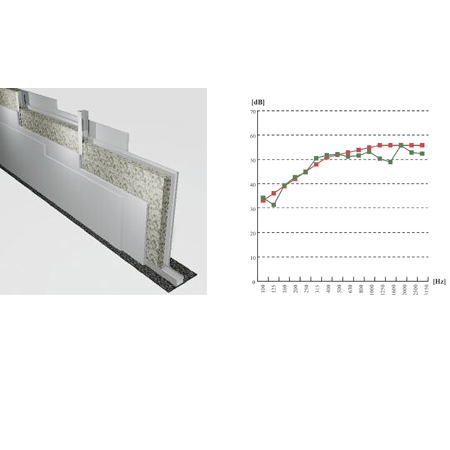

SOLUZIONE 1 (RW = 52) PARETE LEGGERA 8-8-50-8-8

· Doppia lastra di WALLPANEL, spessore 8mm, montata su orditura metallica;

· Pannelli CIRFONIC 01 spessore 60mm, in agglomerato di poliuretano flessibile, densità 80 kg/m3, a riempimento del-­‐ l’intercapedine;

· Doppia lastra di WALLPANEL, spessore 8mm, montata su orditura metallica.

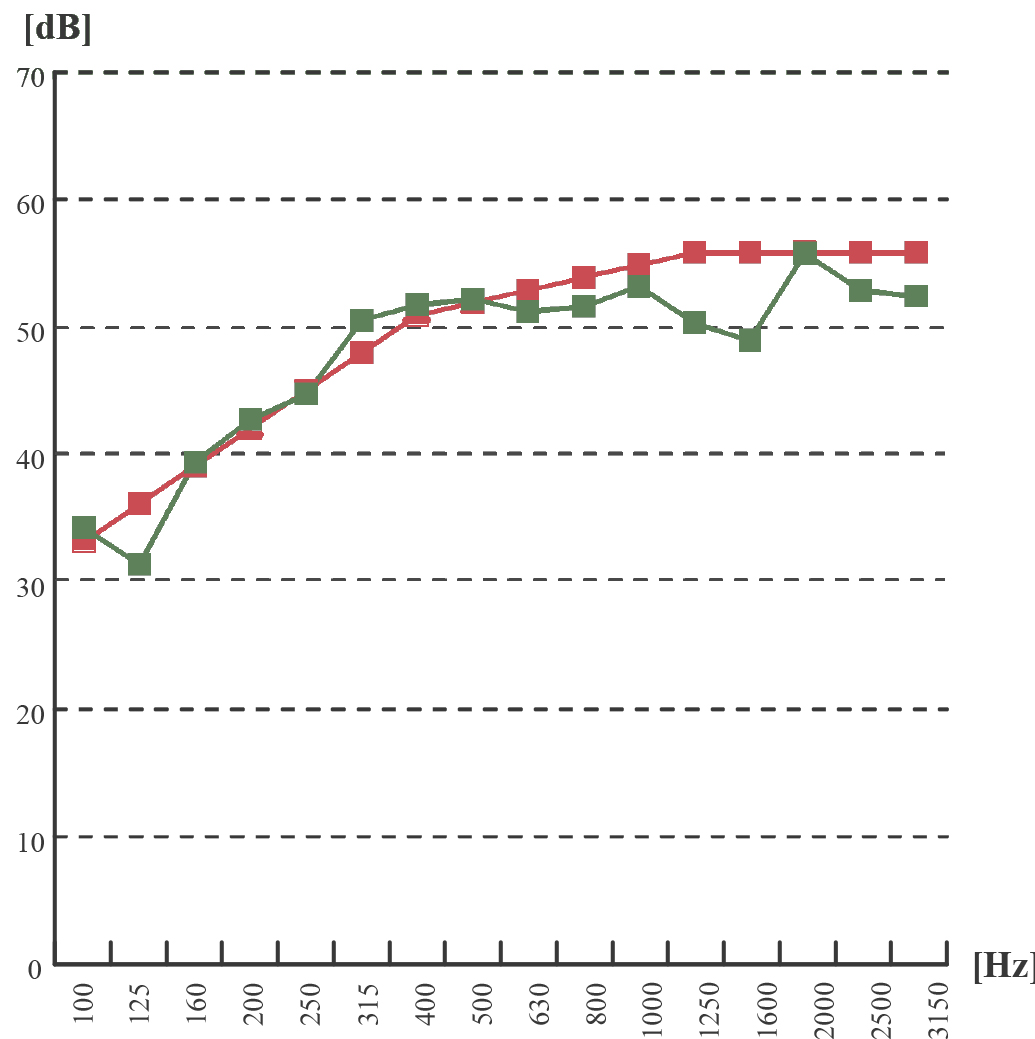

Indice di valutazione Rw = 52,0 dB (in laboratorio)

Spessore complessivo 8,5cm;

Massa della lastra di WALLPANEL: 8kg/m2, spessore 8mm.

clicca sull'immagine per attivare lo zoom

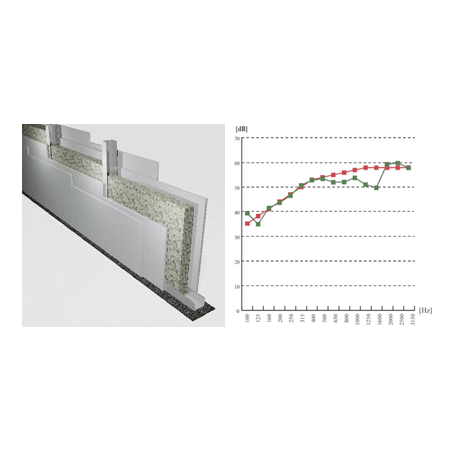

SOLUZIONE 2 (RW = 54) PARETE LEGGERA 8-8-75-8-8

· Doppia lastra di WALLPANEL, spessore 8mm, montata su orditura metallica;

· Pannelli CIRFONIC 01 spessore 60mm, in agglomerato di poliuretano flessibile, densità 80 kg/m3, all’interno dell’intercapedine di 75mm;

· Doppia lastra di WALLPANEL, spessore 8mm, montata su orditura metallica.

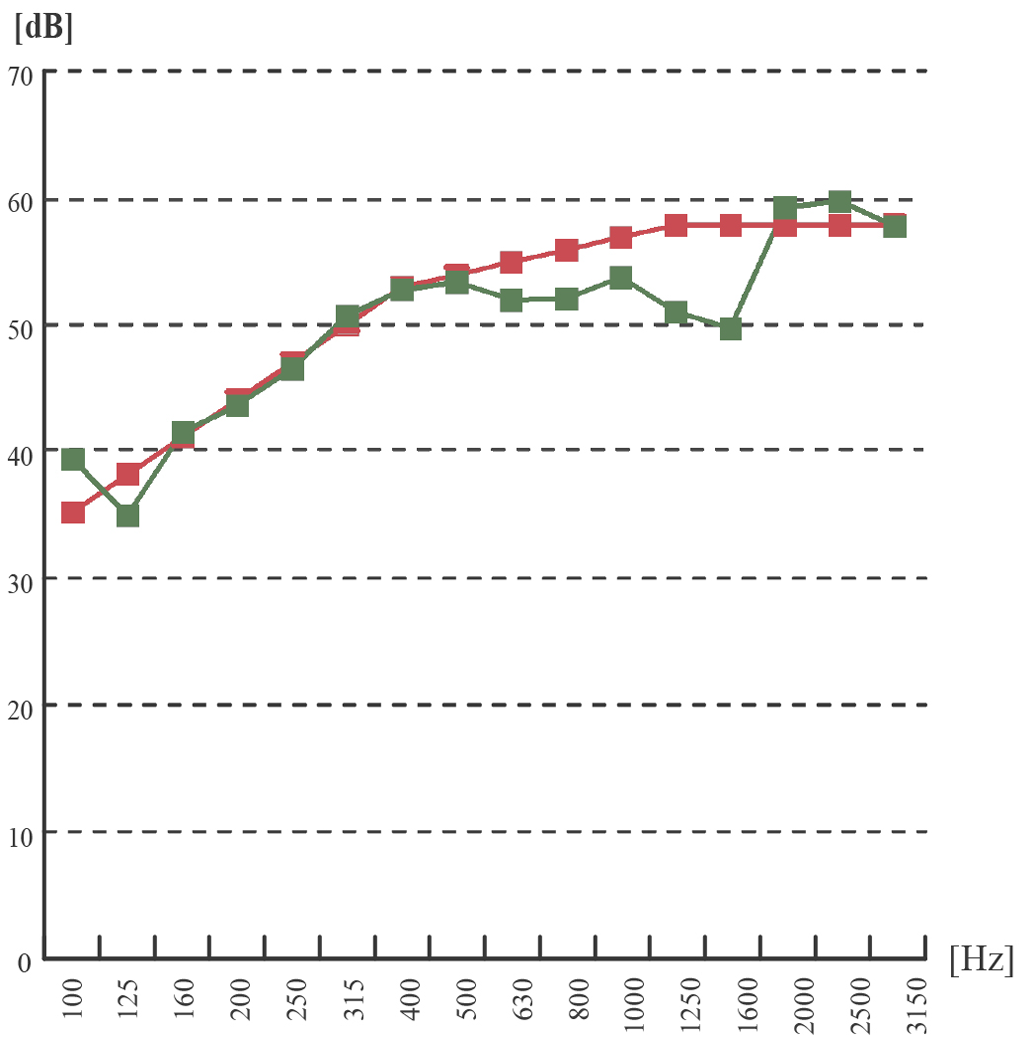

Indice di valutazione Rw = 54,0 dB (in laboratorio)

Spessore complessivo 11cm;

Massa della lastra di WALLPANEL: 8 kg/m2, spessore 8 mm.

clicca sull'immagine per attivare lo zoom

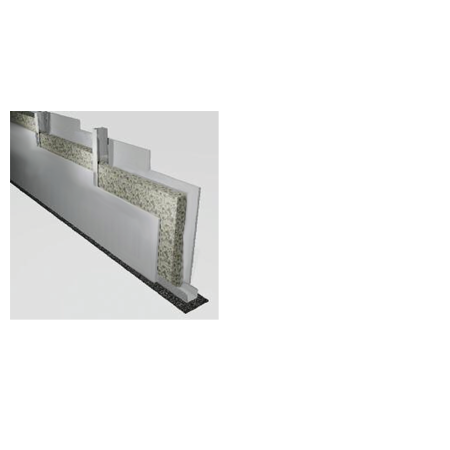

SOLUZIONE 3 (RW = 46) PARETE LEGGERA 12-50-12

Lastra di WALLPANEL, spessore 12mm, montata su orditura metallica;

· Pannelli CIRFONIC 01 spessore 60mm, in agglomerato di poliuretano flessibile, densità 80 kg/m3, a riempimento dell’intercapedine;

· Lastra di WALLPANEL, spessore 12mm, montata su orditura metallica.

Indice di valutazione Rw = 52,0 dB (in laboratorio) Spessore complessivo 7,5cm;

Massa della lastra di WALLPANEL: 12 kg/m2, spessore 12mm.

clicca sull'immagine per attivare lo zoom

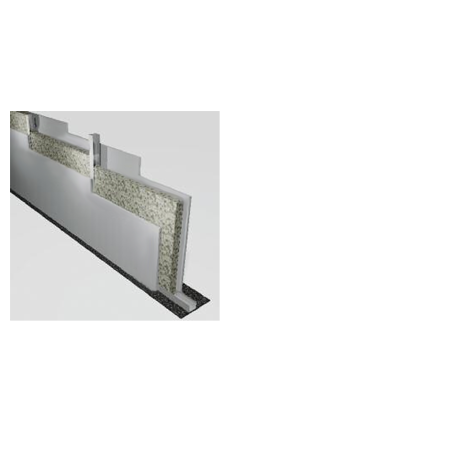

SOLUZIONE 4 (RW = 48) PARETE LEGGERA 12-75-12

· Doppia lastra di WALLPANEL, spessore 8mm, montata su orditura metallica;

· Pannelli CIRFONIC 01 spessore 60mm, in agglomerato di poliuretano flessibile, densità 80 kg/m3, all’interno dell’intercapedine di 75mm;

· Doppia lastra di WALLPANEL, spessore 8mm, montata su orditura metallica.

Indice di valutazione Rw = 54,0 dB (in laboratorio)

Spessore complessivo: 10cm;

Massa della lastra di WALLPANEL: 12 kg/m2, spessore 12mm.

clicca sull'immagine per attivare lo zoom
